1.0 소개

이 HDMI 는 VGA + R /L 오디오 변환기로 디지털 HDMI 신호를 모의 VGA 영상과 R/L 오디오 신호로 바꿨다.그것은 사용자가 전통적인 VGA 모니터나 투영기에서 영화를 보거나 게임을 할 때 고화화와 목소리를 감상할 수 있도록 허락한다.

그것은 디지털 오락센터, 고선도 텔레비전 소매와 방영 사이트, 고선도 텔레비전, 텔레비전과 해결 방안을 제공한다.   기관지 박스, DVD, 투영기 공장, 소음 공간, 안전 문제, 데이터 센터 제어, 정보 배포, 회의실, 학교 및 기업 훈련 환경.

2.0 기능

이 시리즈의 HDMI 증폭기 스위치가 많은 기능을 가지고 있어 우월한 방식으로 실행할 수 있다.이 기능에서 발견될 것입니다:

1, 사용 가능: 초 설치, 설정 필요 없습니다.

2, 변환: 완전한 HDMI 를 VGA 동영상과 R/L 오디오 로 바꿀 수 있다

출력

3, HDCP 1.2 지원

4, 채널 165MHz/1.65Gbps(6.75Gbps 전통로)를 지원하는 HDMI 의 대폭.

5, 높은 UXGA 와 1080p 10위 DAC 시뮬레이션 영상 출력

6, Led 지시 신호와 전원 모드.

7, 전원 (기술 인자를 참고하십시오.

3.0 포장 첨부:

본기 사용을 시도하기 전에 포장을 확인하고 컨테이너 안에 다음 물품을 포함하십시오:

하나HDMI 에서 VGA 변환기

이.5V 직류 전원 어댑터 1개

셋사용자 수첩----------------------------------------------------------------------------------------------------------------------------------------------------------------------------

4.0 규범

비디오 신호 0.5-1.0복 p-p

입력 DDC 신호-------------------------------------------------------------------------------------------------------------------------------------------------- 5 볼p-p (TTL)

입력 접속---------------------------------------------------------------------------------------------------------------------------------------------------- HDMI A 형.   내나사 (19핀)

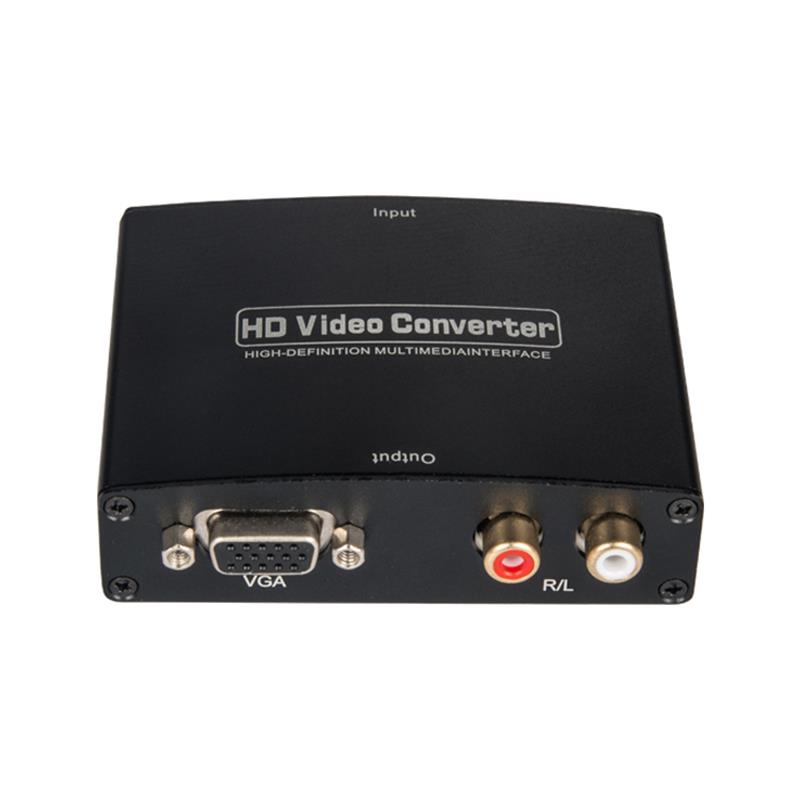

출력 접속 VGA, R/L 오디오

HDMI 비디오 입력   양식---------------------------------------------------------------------------------------------------------------------------------------------------- 480i/576i/480p/576p/720p/1080i/1080P

VGA 인터페이스   비디오 출력 양식 480i/576i/480p/576p/720p/1080i/1080P

오디오 출력 형식 2 채널 LPCM

수직 주파수   범위---------------------------------------------------------------------------------------------------------------------------------------------------- 50/60 헤르츠

비디오 입력   증폭기 대역폭---------------------------------------------------------------------------------------------------------------------------------------------------------- 1.65Gbps/165MHz

사이즈(장x 폭 x 높이) ---------------------------------------------------------------------------------------------------------------------------------------------------------------- 88x68x25.5밀리미터

중량(정중)-------------------------------------------------------------------------------------------------------------------------------------------------------------- 0.68킬로그램

보증 유한 보증 1 년 부품   노동

조작   온도---------------------------------------------------------------------------------------------------------------------------------------------------------- 0 부터 + 70 도

작업 습도 10% 에서 85% 상대 습도 (없음   콘크리트

저장온도------------------------------------------------------------------------------------------------------------------------------------------------------------------     -10에서 80 도

저장습도---------------------------------------------------------------------------------------------------------------------------------------------------------------------- 5% 에서 95% 상대 습도 (없음   콘크리트

외부 전원   공급---------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 직류 5V 1A

공적 소모(최대)---------------------------------------------------------------------------------------------------------------------------------------------- 5기와

변환기 단원---------------------------------------------------------------------------------------------------------------------------------------------------------- CE, FCC, ROHS

전원------------------------------------------------------------------------------------------------------------------------------------------------------ CE, FCC, PSE, TK, UL

교류 전원 어댑터-------------------------------------------------------------------------------------------------------------------------------------------------------------- 미국 표준, 영국   표준

사용자 수첩------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 영문판
