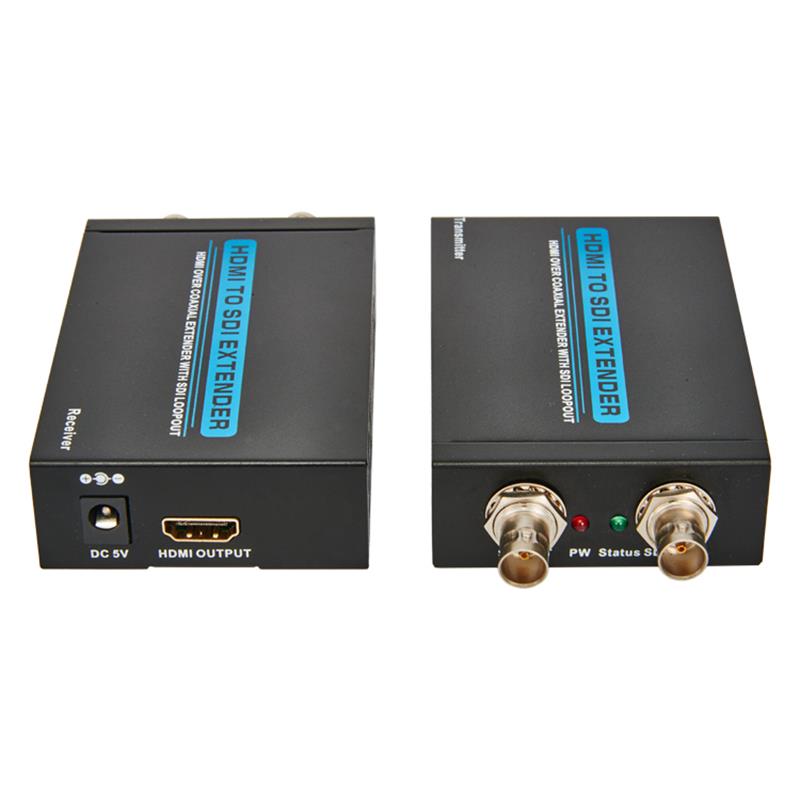

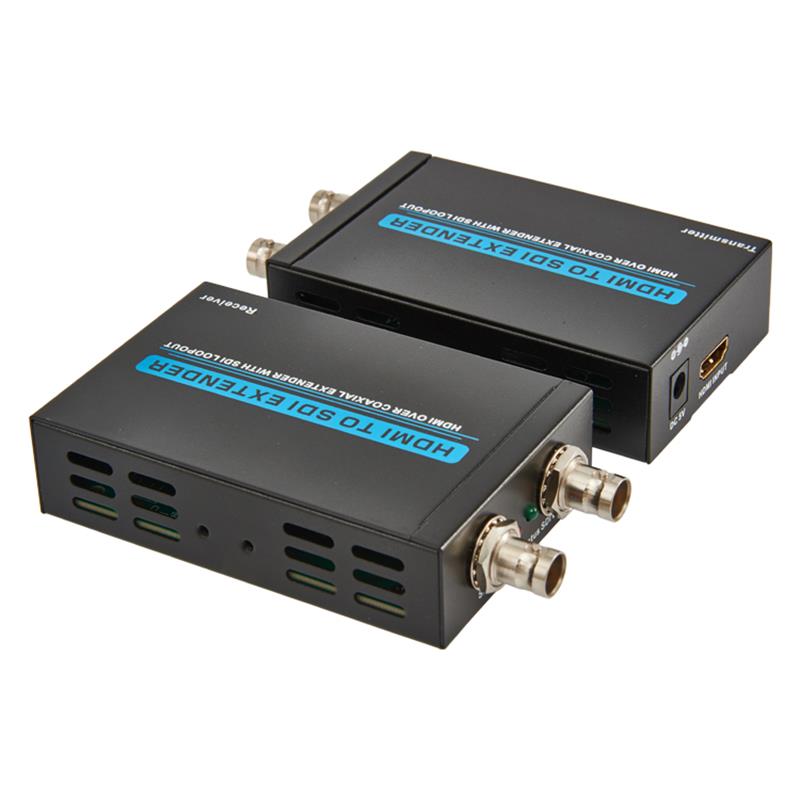

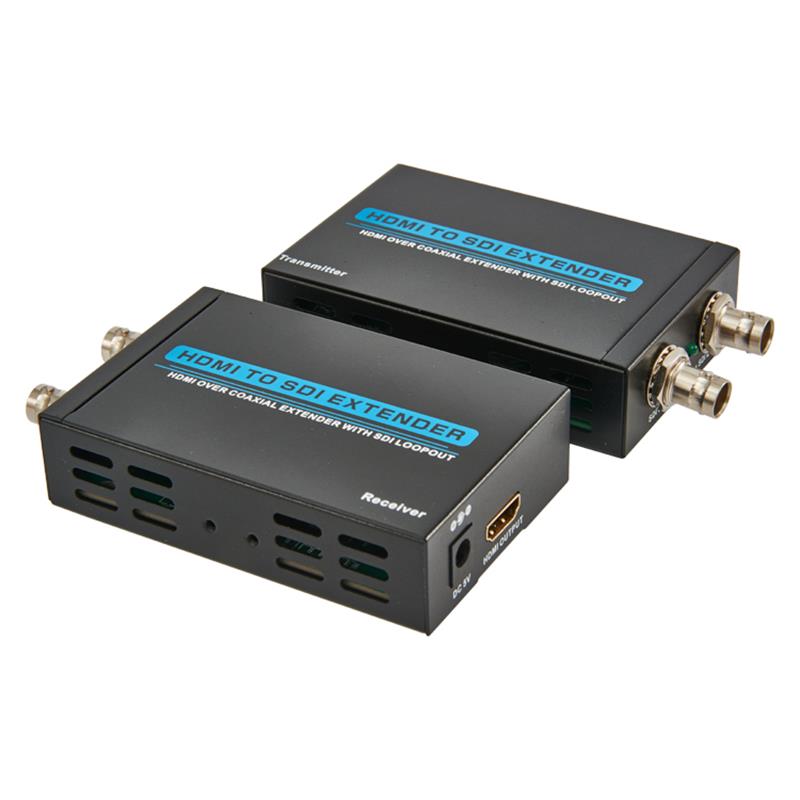

SDI 출력을 지원하는 HDMI to SDI Extender 100m HDMI Over Coaxial Extender

출시일:2019-12-20 15:42

제품의 5 가지 장점

  • SDI 인터페이스는 2.970g/s, 2.970/1.01G/s, 1.485g/s, 1.485/1.01G/s, 270mb/s 속도율로 일한다.
  • HDMI 입력 시간: 480i@59.94, 576i, 720p@50/59.94/60,1080i@50/59.94/60,1080p@23.98/24/25/29.97/30/50/59.94/60.
  • 480i/576i-SD-SDI(SMPTE 259M-C, 비트율 270M bit/s) 720p/1080i부터 HD-SDI(SMPTE 292M, 비트 1.485 G bit/s 또는 1.485/1.01 Gbit/s)
  • 1080p에서 3G-SDI(SMPTE 424M/425M-AB, 비트율은 2.970G bit/s, 2.970/1.01 G bit/s)
  • SDI 확전기 지원TX 에서 RX 사이의 거리: 100미터 (3G-SDI), 200미터 (HD-SDI) 나 300미터 (SD-SDI)

제품 세부 정보

1.0 소개

HDMI 는 SDI 확전기에서 HDMI는 단동축 케이블을 통해 원거리 전송을 통해 전송 속도가 빠르고 무압축, 0 지연 등 특성을 높여 HDMI 신호 전송 100-300m의 원가를 크게 낮출 수 있다.



2.0 기능

하나SDI 인터페이스는 2.970G bit/s, 2.970/1.01G bit/s, 1.485의 비트레이트   지명/초, 1.485/1.01G 비트 / 초와 270MB/s.

이.HDMI 입력 시간: 480i/59.94, 576i, 720p/50/59.94/6080i/50/50/50/59.94/60, 1080p/23.98/24/25/29.97/30/50/59.94/60.

셋HDMI 는 SDI EXTEDNER 로 이동합니다:

(3.1) 480i/576i-SD-SDI(SMPTE 259M-C, 속률 270M bit/s) 720p/1080i-HD-SDI(SMPTE 292m, 속률 1.485 G bit/s 또는 s   1.485/1.01G 비트 / 초)

(3.2) 1080p부터 3G-SDI(SMPTE 424M/425M-AB, 비트율은 2.970g bit/s   2.970/1.01G 비트/초

사.SDI 확전기 지원TX 에서 RX 사이의 거리: 100미터 (3G-SDI), 200미터 (HD-SDI) 나 300미터 (SD-SDI)




3.0 포장 내용

본기 사용을 시도하기 전에 포장을 확인하고 컨테이너 안에 다음 물품을 포함하십시오:

HDMI 확장기 TX--------------------------------------------------------------------------------------------------------------------------------------

HDMI 확장기

5V1A 직류 전원 어댑터-----x2

조작 설명서



4.0 규범

TX 입력 포트--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

TX 출력 포트 --------------------------2x BNC (SDI/HD-SDI/3G-SDI)

RX 입력 포트 ----------------------------------------------------------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI)

RX 출력 포트 ------------1개 HDMI, 1개 BNC (SDI/HD-SDI/3G-SDI)

SDI 전송 속도 ------2.970G bit/s 및 2.970/1.01 G bit/s

입력 / 출력 해상도 — 480i, 576i, 720p50/5/9.94, 60, 10080i / 50/59.94/60     1080p/23.97/24/25/29.97/30/50/59.94/60

전원 설비----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

————————————————————————————————————————————   표본 4kV (접촉방전)

사이즈: 100밀리미터 x 65밀리미터 x 25밀리미터

무게: 365g

작업 온도: 0°C~40도 C/32도 F~104°

저장 온도-------20°C/60° C/4°F~140도

상대습도: 20~90%RH(응결)

소모량(최대 가치)------------------------------------------------------------------------------------------------------------------------------------------------------------------
