1.0 소개

SDI HDMI 에서 HDMI / SDI 디스플레이에 SD-SDI, HD-SDI, 3G-SDI, SDI, 3G-SDI 신호를 표시하며 2.970Gbit/s 고비트율을 확보해 손실이 없는 상황에서 빠른 신호를 전달할 수 있도록 합니다.전문가들에게 지금은 더 쉽게 배포와 3G SDI 신호를 확장하고 내장된 HDMI 변환기 때문에 HDMI 모니터에 업무를 표시할 수 있다는 뜻이다.또한 3G-SDI 루프 디자인으로 SDI 와 HDMI 모니터를 동시에 즐길 수 있습니다.

2.0 기능

1) 2.970Gbit/s, 2.970/1.01Gbit/s, 1.485Gbit/s, 1.485/1.01Gbit/s 아래 운행   270Mbits/s.

2) SMPTE 425M(A 급과 B 급), SMPTE 424M 지원 탈지 분유 292m, 탈지 분유 259m-C.

3) 균형과 중시계 루프   최대 8 채널, 48 kHz 오디오.

4) 자동 비디오 모드 검사(3G/SD/HD)

5) SMPTE 425M B 급에서 A 급 1080p 50/59.94/ 604:2:210명.

6) 다른 설비와 연결되어 원거리로 신호를 확장한다.

7) SDI 와 HDMI 가 동시에 나타납니다.

8) SDI 신호를 지지하는 신호 전송 거리가 300m에 달하고,   고청신호 200미터, 3G 신호 100미터

3.0 포장 첨부:

본기 사용을 시도하기 전에 포장을 확인하고 컨테이너 안에 다음 물품을 포함하십시오:

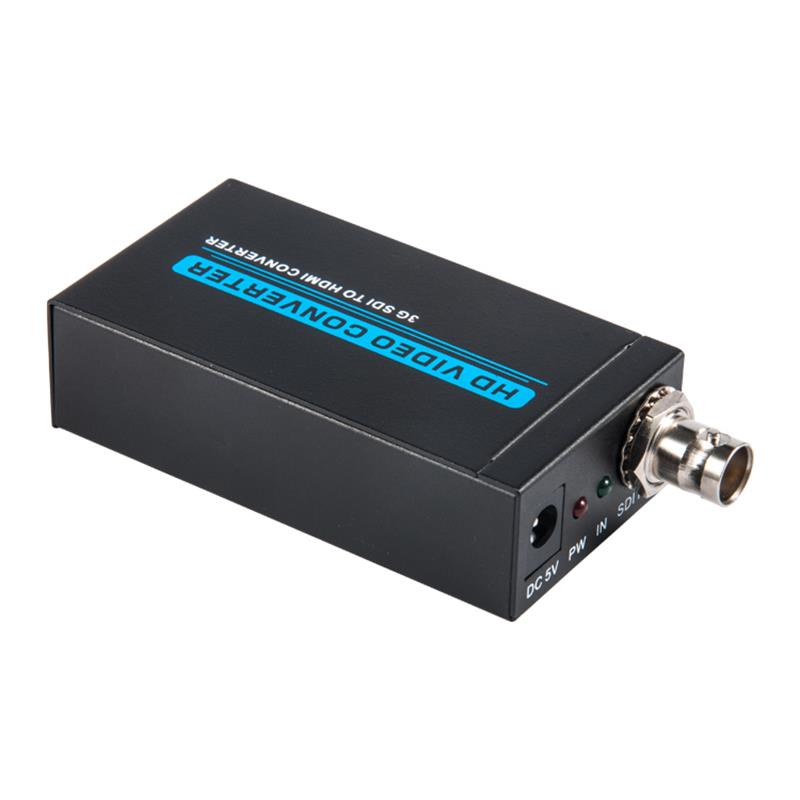

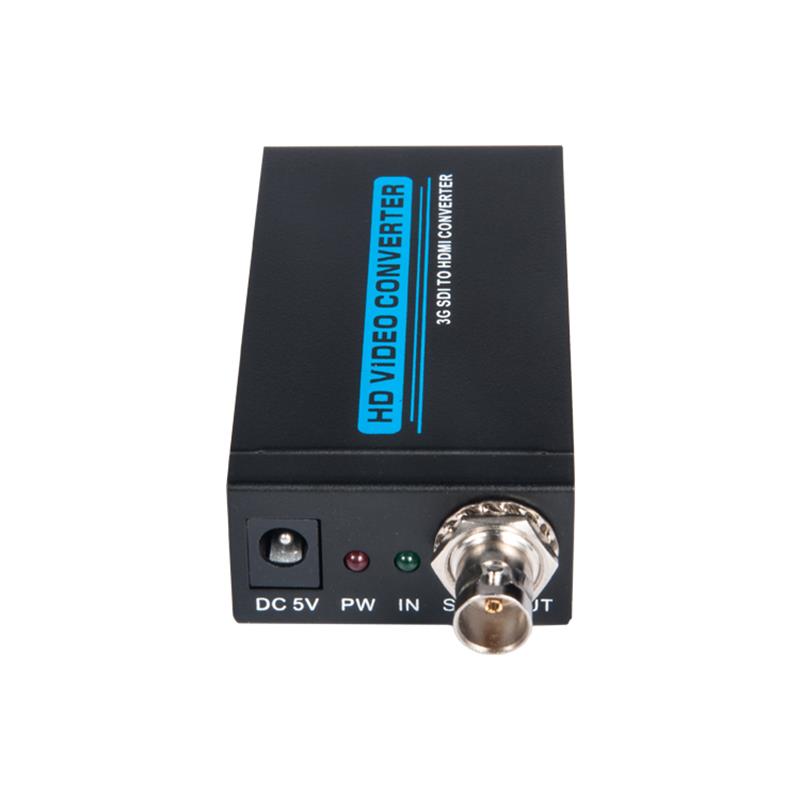

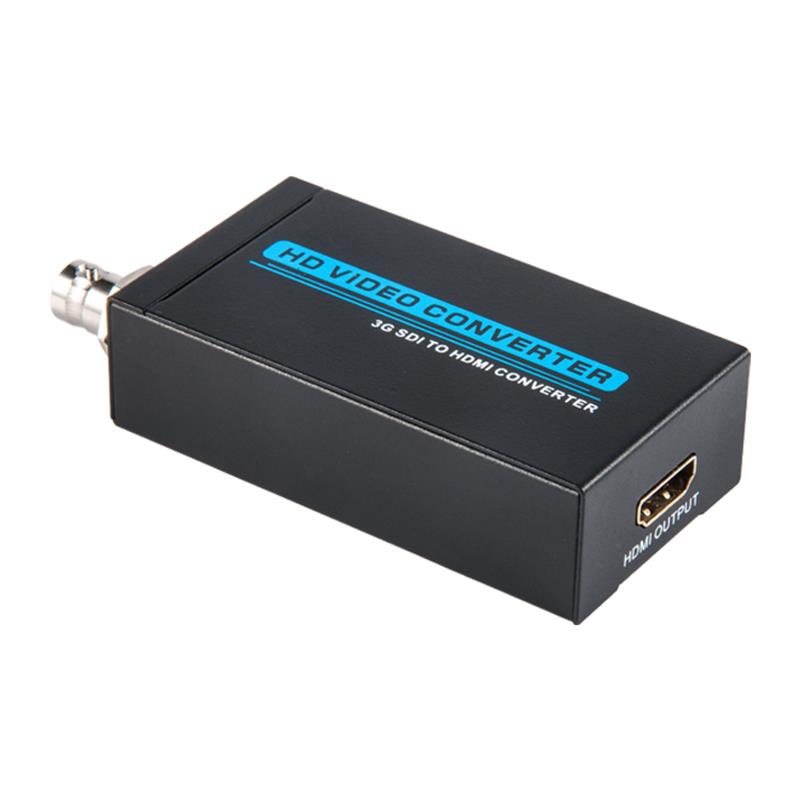

(1) SDI HDMI 변환기 1개

(2) 5V 직류 전원 어댑터——1개

(3) 사용자 수첩----------------------------------------------------------------------------------------------------------------------------------------------------------------------------

4.0 규범

입력 포트   --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

출력 포트—

SDI 전송 속도——2.970Gbit/s 및 2.970/1.01 Gbit/s

입력/출력 해상도 --480i, 576i, 720p/50/59.94, 60, 10080i/50/59.94/50/59.94/60

1080p/23.97/24/25/29.97/30/50/59.94/60

전원 설비--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

ESD 보호인체 모형-------8kV(가스 방전)   표본 4kV (접촉방전)

사이즈: 82mm x 43.5mm x 23mm

무게: 150g

작업 온도: 0°C~40도 C/32도 F~104°

저장 온도-------20°C/60° C/4°F~140도

상대습도: 20~90%RH(응결)

소모량(최대 가치)------------------------------------------------------------------------------------------------------------------------------------------------------------------
