1.0 소개

이 변환기는 HDMI 변환기이다.이것은 HDMI 를 모의 YPPR 동영상과 R/L 오디오 신호로 입력합니다.이는 전통적인 YPPr 디스플레이나 투영기에서 영화를 볼 수 있도록 허용한다.

이는 디지털 오락센터, 고선도 텔레비전 소매와 상영장, 고선도 텔레비전, 꼭대기 박스, DVD, 투영기 공장, 소음 공간, 안전 문제, 데이터 센터 제어, 정보 배포, 회의실, 학교 및 기업 훈련 환경 해결 방안 제공.

2.0 기능

HDMI 시리즈 증폭기 변환기   많은 기능이 있어 그들은 우월한 방식으로 집행할 수 있게 한다.이 기능에서 발견될 것입니다:

하나사용 편리: 초장, 설정 필요 없습니다.

이.변환: 완전한 HDMI 를 YPPr 동영상과 R/L 오디오 로 전환할 수 있습니다

  출력

셋HDCP1.2 지원

사.165MHz/1.65Gbps 매채널 지원 (6.75Gbps 모든 채널) 넓이

  HDMI 입력

다섯 개.아날로그 비디오 출력 UXGA 와 1080P 스위치 10위 DAC 를 지원합니다.

3.0 포장 내용

이 직장을 사용하기 전에.포장을 검사하고, 선적함에 아래 물품이 포함되어 있음을 확인하십시오.

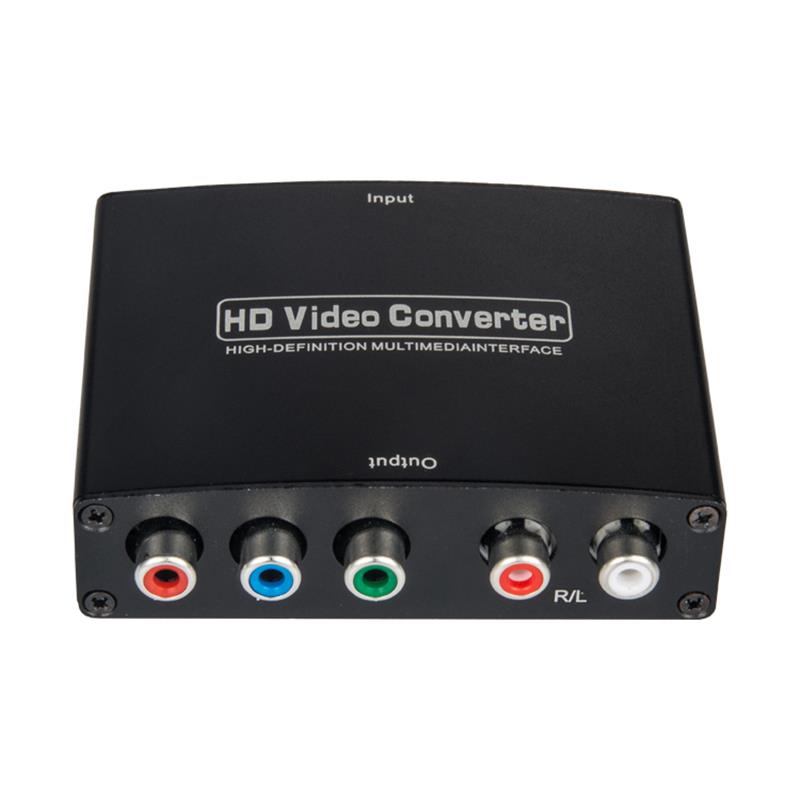

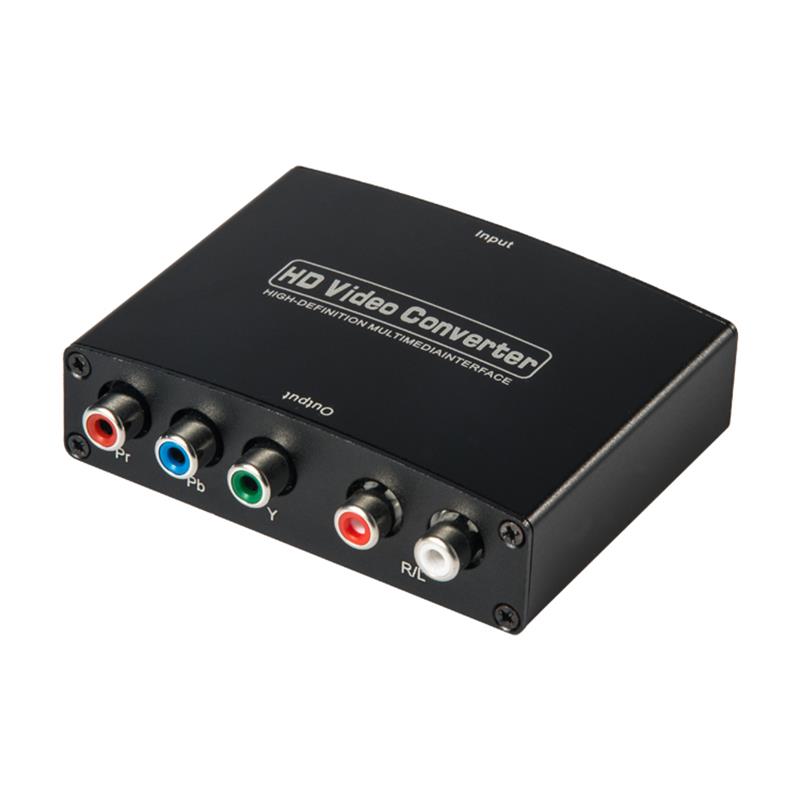

(1) HDMI 에서 YPPr 변환기

(2) 5V 직류 전원-----1개

(3) 사용자 수첩 1부

4.0 규범

입력   비디오 신호---------------------------------------------------------------------------------------------------------------------------------------------------- 0.5-1.0   전압 p-p

입력   DDC 신호-------------------------------------------------------------------------------------------------------------------------------------------------------------- 다섯 개   전압 p-p (TTL)

입력   연결------------------------------------------------------------------------------------------------------------------------------------------------------ HDMI 인터페이스   여자 (19바늘)

출력   연결---------------------------------------------------------------------------------------------------------------------------------------------------------- YPPr 회사,   R/L 번호

HDMI 인터페이스   비디오 입력 양식------------------------------------------------------------------------------------------------------------------------------------------------------------------ 480i/576i/480p/576p/720p/1080i/1080P

YPPr 회사   비디오 출력 형식 480i/576i/480p/576p/720p/1080i/1080P

오디오   출력 양식------------------------------------------------------------------------------------------------------ 두 개   채널 LPCM

수직   주파수 범위 50/60 헤르츠

입력   비디오 증폭기 너비 1.65Gbps/165MHz

사이즈(장x 폭 x 높이)---------------------------------------------------------------------------------------------------------------------------------------------------------- 88x68x25.5밀리미터

중량(정량)-------------------------------------------------------------------------------------------------------------------------------------------------------------------- 0.68킬로그램

유한했어   보증---------------------------------------------------------------------------------------------------------------------------------------------------- 하나   연간 부품 과 인공

직업 온도---------------------------------------------------------------------------------------------------------------------------------------------------------------------- 0 부터 + 70 도

조작   습도 10%   85% RH (무미건조)

보관부   온도------------------------------------------------------------------------------------------------------------------------------------------------     -10개   에서 + 80 도

보관부   습도------------------------------------------------------------------------------------------------------------------------------------------------------------------ 5%   95%RH (무미건조)

외부   전원---------------------------------------------------------------------------------------------------------------------------------------------------------- 직류   5V 1A형

어댑터   단위------------------------------------------------------------------------------------------------------------------------------------------------ CE, FCC, ROHS

권력   공급-------------------------------------------------------------------------------------------------------------------------------------------------------- CE, FCC, PSE, TK, UL

교류 전원 어댑터------------------------------------------------------------------------------------------------------------------------------------------------------ 미국   표준, 영국 표준 등

사용자   수첩------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 영어   버전
