1.0 소개

유닛 비디오 (YPPr) 변환기이며 오래된 모의설비를 모의 틈새 없이 현대가정영화관으로 모았다.이 어댑터는 일부 가정극장 설비를 HDMI 의 디지털 모니터에 연결한다.이 어댑터는 또 HDMI 신호에 디지털 인코딩을 사용하여 완전한 HDMI 영상과 오디오 효과를 얻는다.

시뮬레이션 오디오 사용을 HDMI 어댑터, 전통 가정극장 장치는 HDMI 모니터에 쉽게 연결되어 완전한 디지털 영상과 오디오 체험을 얻을 수 있다.

2.0 기능

이 변환기는 많은 기능을 가지고 있습니다. 우월한 방식으로 발견할 수 있는 기능을 실행할 수 있습니다:

하나YPPr HDTV 원본을 HDMI 모니터에 연결할 수 있도록 허용합니다.

이.아날로그 오디오 를 HDMI 영상과 오디오 영상으로 전송합니다

셋HDTV/YPPr 지원;

사.최고 동영상 해상도 1080P 지원

다섯 개.165MHz/1.65Gbps 매채널 지원하기 (6.75Gbps 전통로) 너비

육.채널 8위 지원하기 (24위 전통로) 짙은 색

7호.DTS Digittal, Dolby Digittal

  DTS-HD 와 두비진

3.0 포장 내용

본기를 사용하기 전에 포장을 확인하고 확보하십시오

선적함에 아래 물품이 포함되어 있습니다:

(1) YPPr + R / L ∼ HDMI 변환기 -----------------------------------------------------------

(2) 5V 직류 전원 1개

(3) 사용자 수첩------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

4.0 규범

입력   비디오 신호---0.5-1.0   전압 p-p

입력   DDC 신호---5   전압 p-p (TTL)

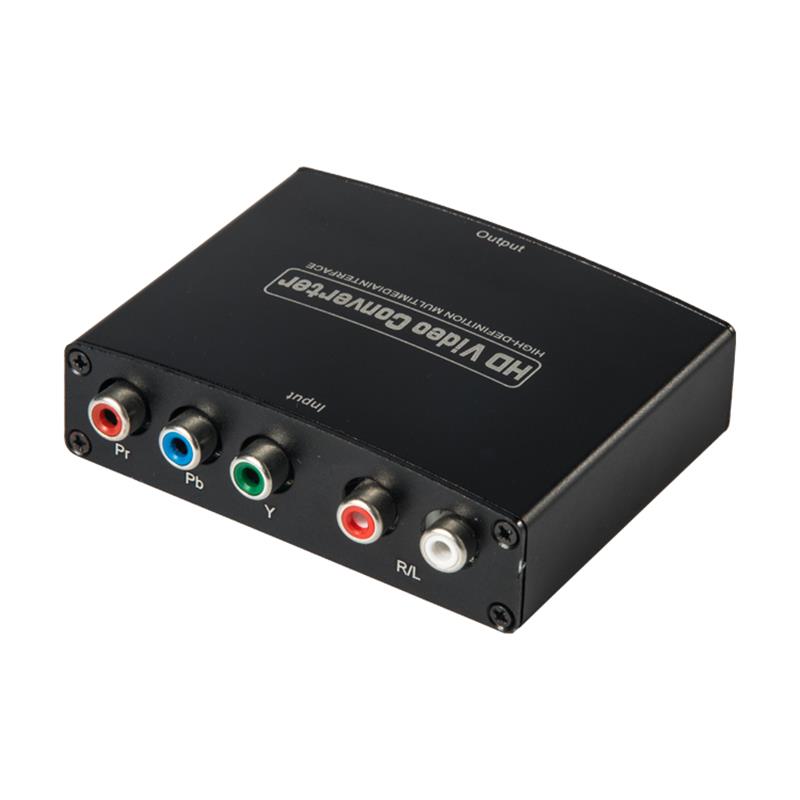

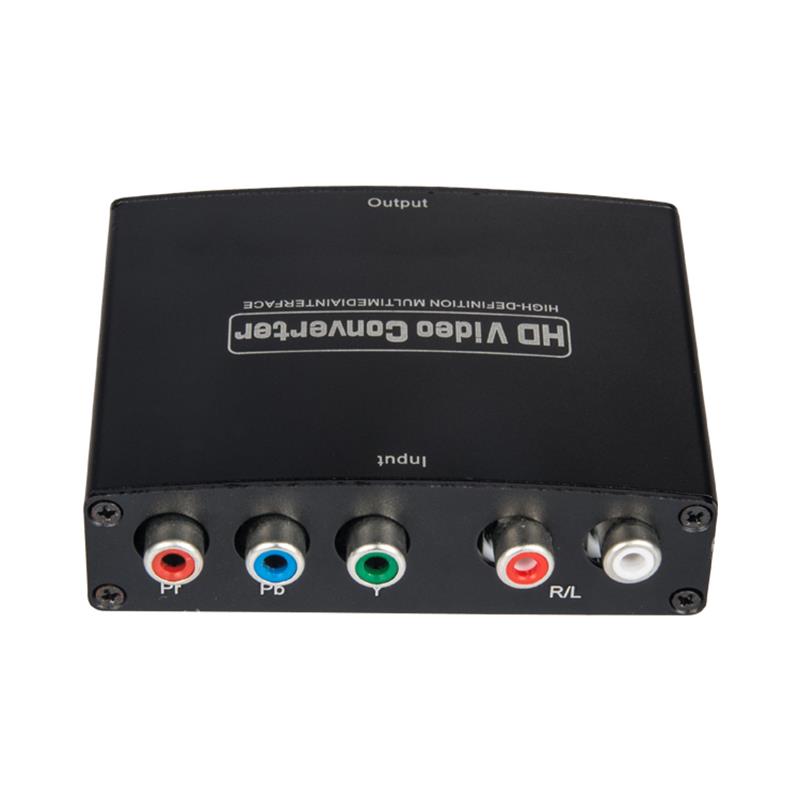

입력   연결------------------------------------------------------------------------------------------------------------------------------------------------------ YPPr 회사,   R/L 번호

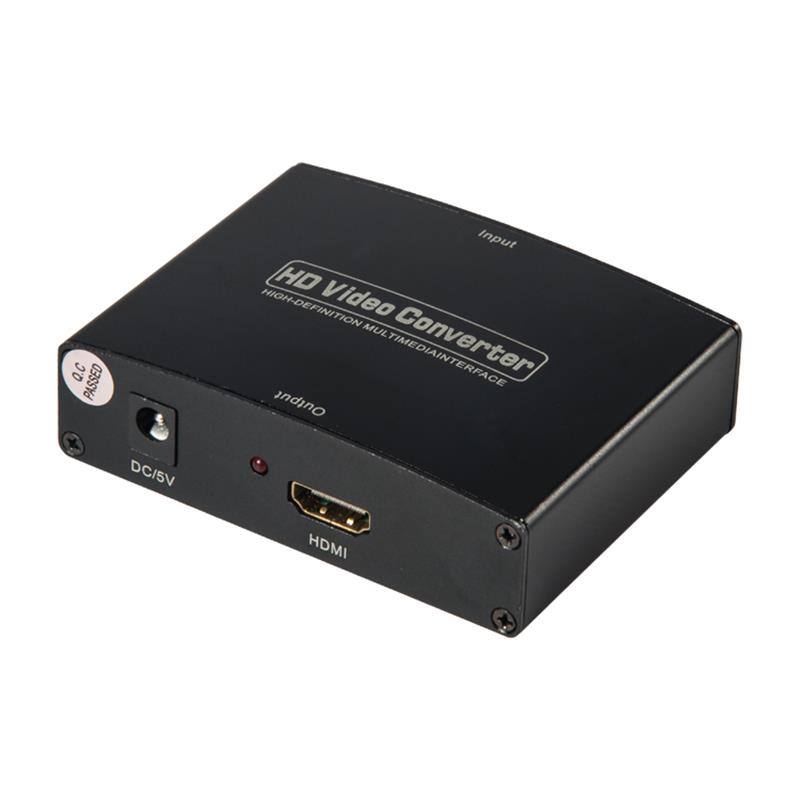

출력   연결-----HDMI   여자 (19바늘)

HDMI 인터페이스   비디오 입력 형식---------------480i/576i/480p/576p/720p/1080p/1080p/1080P

YPPr 회사   비디오 출력 형식 --------480i/576i/480p/576p/720p/1080p/1080i/1080P

오디오     입력 양식-------------2   채널 LPCM

수직   주파수 범위———50/60HZ

입력   비디오 증폭기 띠 폭-------1.65Gbps/165MHz

사이즈(장x 폭 x 높이)-----88x68x25.5mm

중량(정량)-----0.68kg

유한했어   보증-----1   연간 부품 과 인공

작업 온도: 0~70도

조작   습도-------10%   85% RH (무미건조)

보관부   온도------------------------------------------------------------------------------------------------------------------------------------------------     -10개   섭씨 + 80도

보관부   습도:5%   95%RH (무미건조)

외부   전원-----DC   5V 1A형

어댑터   단위: CE, FCC, ROHS

권력   공급: CE, FCC, PSE, TK, UL

교류 전원 어댑터-미국   표준, 영국 표준 등

사용자   수첩 영문판   버전
