저희 제품 구매해 주셔서 감사합니다.제품의 안전과 다년간의 무고장 운행을 확보하기 위해 본 제품 사용 전에 자세히 설명서를 읽으십시오.

설명

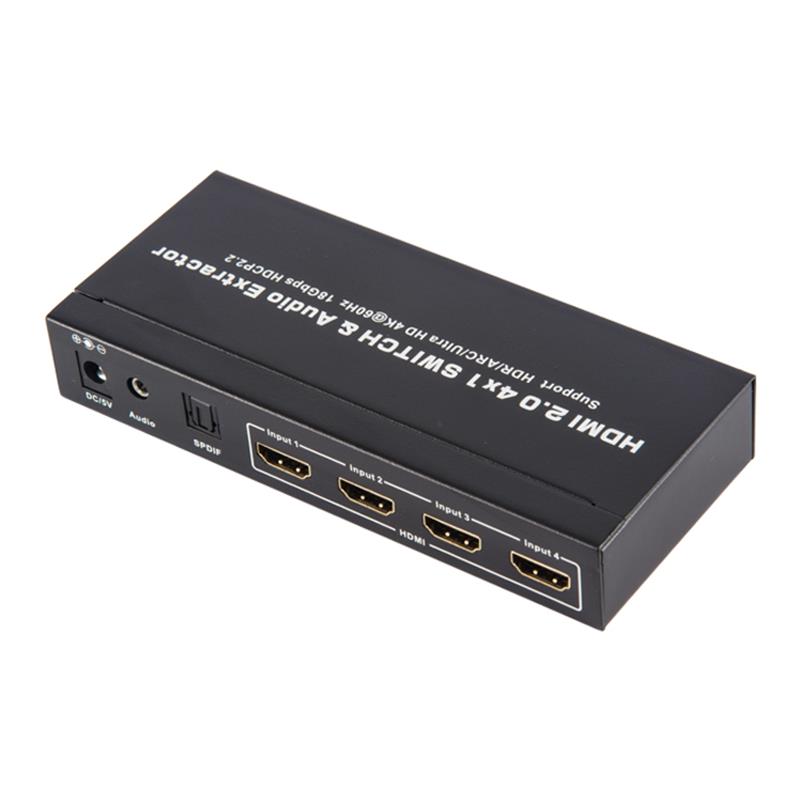

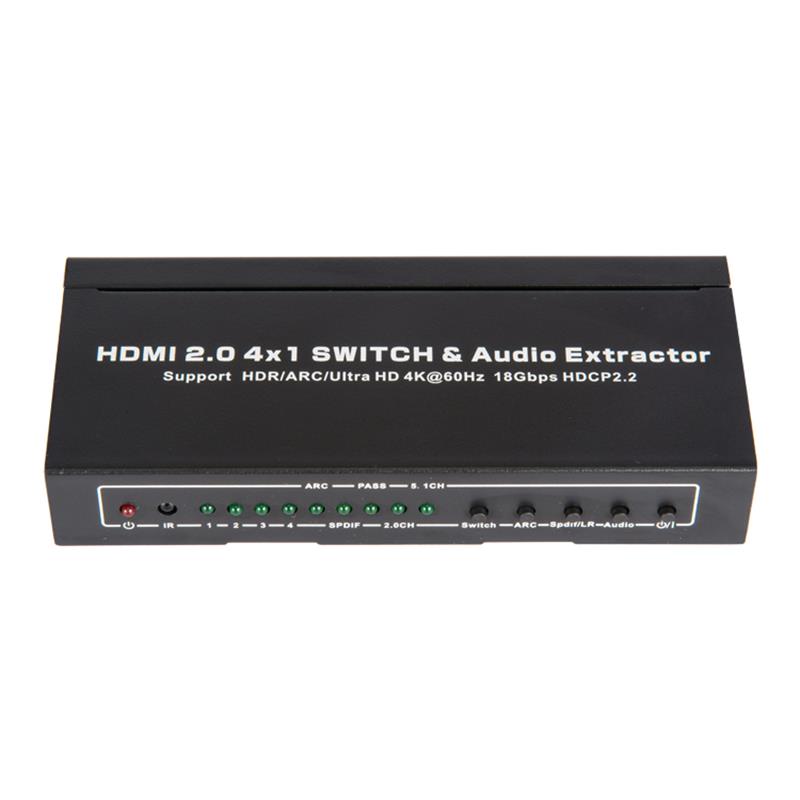

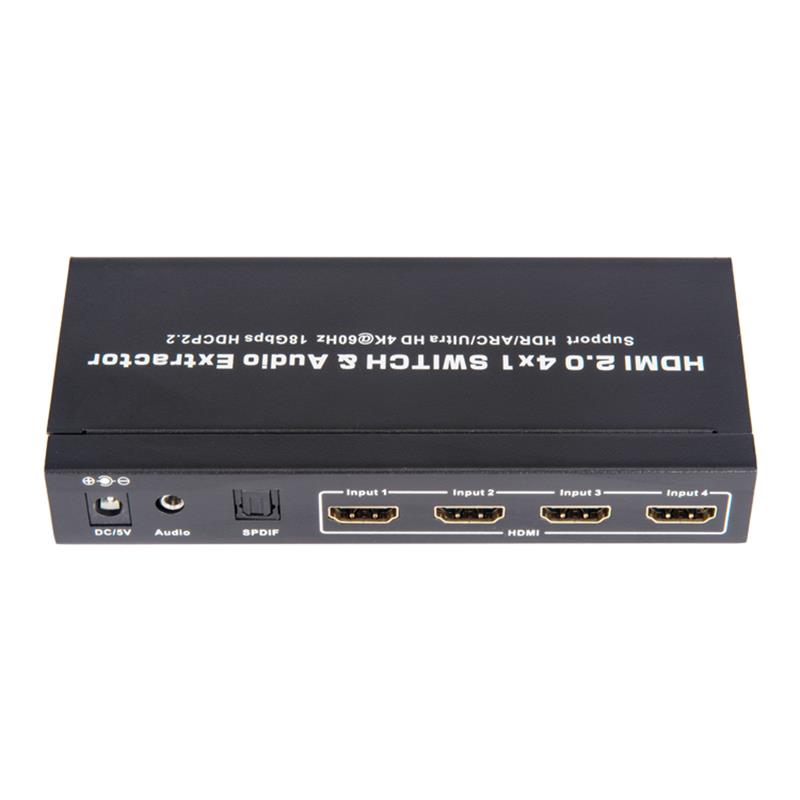

이 장치는 다중 포트 HDMI 오디오 추출기이며 HDR, ARC, 3D와 4KX2K를 지원할 수 있으며, 여러 개의 고청원과 MHL 지능원을 고청으로 전환할 수 있다.또 어떤 입력원도 SPDIF 와 LR 오디오 출력 채널을 통해 오디오 추출을 지원합니다.ARC 의 기능을 전환하기 위해 텔레비젼 오디오 수신기로 되돌릴 수 있다.

2.0 기능

하나입력: HDMI x 4 (HDMI / MHL 1포트에서 MHL) 을 지원합니다.

이.출력: HDMI x 1, Toslink / SPDIF x 1, 오디오 x 1.

셋포트에 신호가 나타날 때 자동으로 자기 자신을 통해 전환

사.HDMI2.0, HDCP2.2와 DVI 1.0;

다섯 개.높은 4k2k@30Hz의 동영상 형식, 24위 RGB/YcbCR   4:4:4/YCBCR4:4:4, 60Hz는 4k2k, 12위 YCBCR4:4:4

7호.채널 12분의 짙은 색상을 지원합니다. 최대 36위 모든 통로.

여덟 개.채널 3.0Gbps TMD/600MHz 화소 시계 속도를 지원합니다. 최대   TMDS 총횡동량은 18Gbps입니다.

9호.LPCM 처럼 압축되지 않은 오디오 지원을 지원합니다.

10. DTS Digittal, Dolby Digittal, DTS-HD 등 압축 오디오 두비진과 청렴하다.

12. HDMI 직통 응원.

13. 고7.1CH를 지지하는 HDMI 의 숫자 수출을 지원한다.

14. 5.1CH를 지원하는 토슬린크 출력 숫자를 둘러싸고 있다.

15. 스테레오 출력에서 최대 2.0 채널 아날로그 스테레오 를 지원한다.

16. 표준 오디오, DSD 오디오, HD(HBR)를 지원합니다.

17.ARC 를 지지합니다.

3.0 포장 첨부

1.HDMI/MHL 오디오 추출기

2. 사용자 수첩-----------1개

3. 전원-----------1개

4. 리모컨 ----------1개

4.0 응용

원본 장치 (예를 들어 DVD, 위성 수신기, 크레인, DV 카메라, A / V 수신기와 다른 HDMI 의 장치를 지원하는 HDMI의 신호를 고명도 디스플레이로 전환합니다.

5.0 작업 원리

하나HDMI 케이블을 사용하여 HDMI 입력 포트에 HDMI 를 연결합니다.

이.HDMI 케이블을 사용하여 고명한 모니터를 HDMI 출력 포트에 연결합니다.

셋오디오 연결에 대해서는 다음 옵션에서 하나를 선택하십시오.

  a. HDMI 직통으로, 스텝 2부터~   오디오 수신기를 HDMI 출력 포트에 연결합니다.너의 오디오   수신기는 반드시 비디오 신호를 고청 모니터에 출력해야 한다.

  b. Toslink 을 사용하려면 Toslink 케이블을 사용하여 오디오 장치에 연결해 주십시오. (주의: Toslink는 Digital Plus 를 지원하지 않습니다.옷을 갈아입으세요.   원본 오디오 출력을 다른 설정으로 입력하십시오.

  c. 동축 케이블 연결 스테레오 오디오   설비.

사.전원 어댑터를 연결합니다.

다섯 개.주의: 연결 케이블을 사용하면 고무 보호를 확보하십시오   연결 전에 양끝에서 아래쪽 뚜껑을 뜯었습니다   그들의 설비.

6.0 기술 인자

HDMI 원 입력 포트—

장치 출력 포트 보이기—

원본 접속기 -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

장치 포트 연결기 보이기

HDCP 에 맞는 요구----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

단쇄 범위------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

비디오 신호--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

DDC 신호를 입력하십시오. 5복P (TTL)

짙은 색--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

HDMI2.0판.   50/60Hz 때 4Kx2K

오디오 출력 --HDMI 직통;7.1CH;SPDIF 출력 5.1CH;3.5mm 스테레오 오디오 출력 오디오

대역폭———고600Mhz

신호속도: 18Gbps

전기 케이블 길이 입력 - - ------------50ft/15m 24AWG HDMI 고속   24위 60Hz 시 1080P 케이블

출력 케이블 길이 - - - --------- 50ft/15m 24AWG HDMI 고속   24위 60Hz 시 1080P 케이블

케이블 표준----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

수직 주파수 범위

소모량(최대 값) 4.5와트

작업 온도---70℃

작업 전압---직류 5V

전원 어댑터-5V 1A

정중: 0.29kg

사이즈: 긴 * 폭 * 높이 (mm) ---150×64×25

7.0 설치 및 예방 조치

감전, 제품의 손상과 안전을 보호하기 위해서 다음 사항에 주의하십시오:

1. 슬슬 신호선을 끼우고 자주 끼어들지 마세요.   그것들을 흔들다.

2. 장비는 햇빛, 비, 습한 환경에 놓아서는 안 된다.   바람이 통하지 않는 환경.

3. 설비에 액체 물품을 놓아서는 안 된다.

4. 설비를 열원 근처에 설치하지 마라. 불, 전기, 기타 열량 증폭기.

5. 제외   케이블을 포트에 연결하다.

6. 설비는 자체적으로 철거할 수 없고, 유래   전문 수리원.
