저희 제품 구매해 주셔서 감사합니다.제품의 안전과 다년간의 무고장 운행을 확보하기 위해 본 제품 사용 전에 자세히 설명서를 읽으십시오.

설명

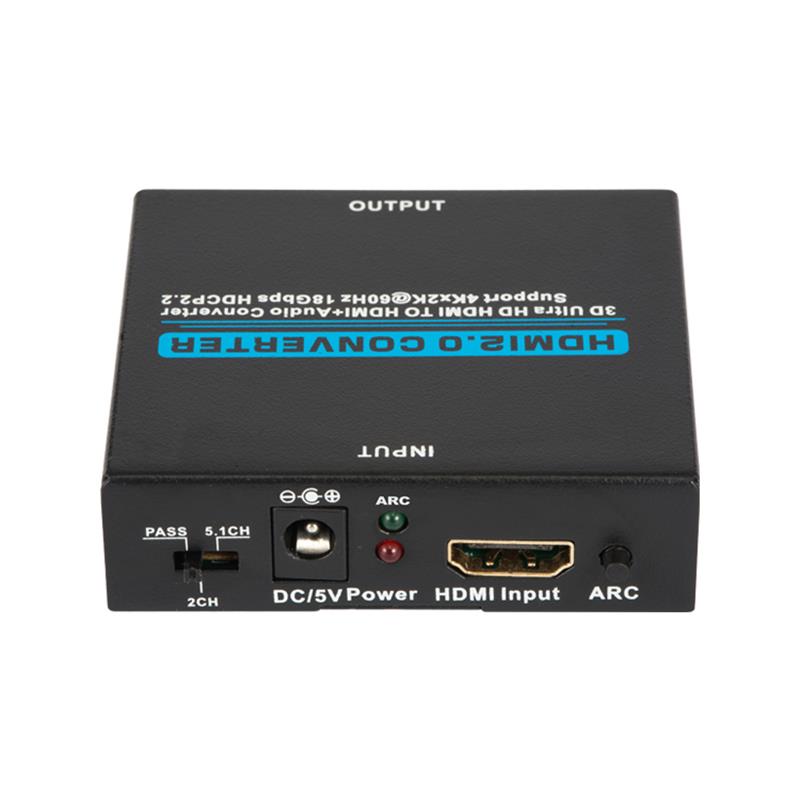

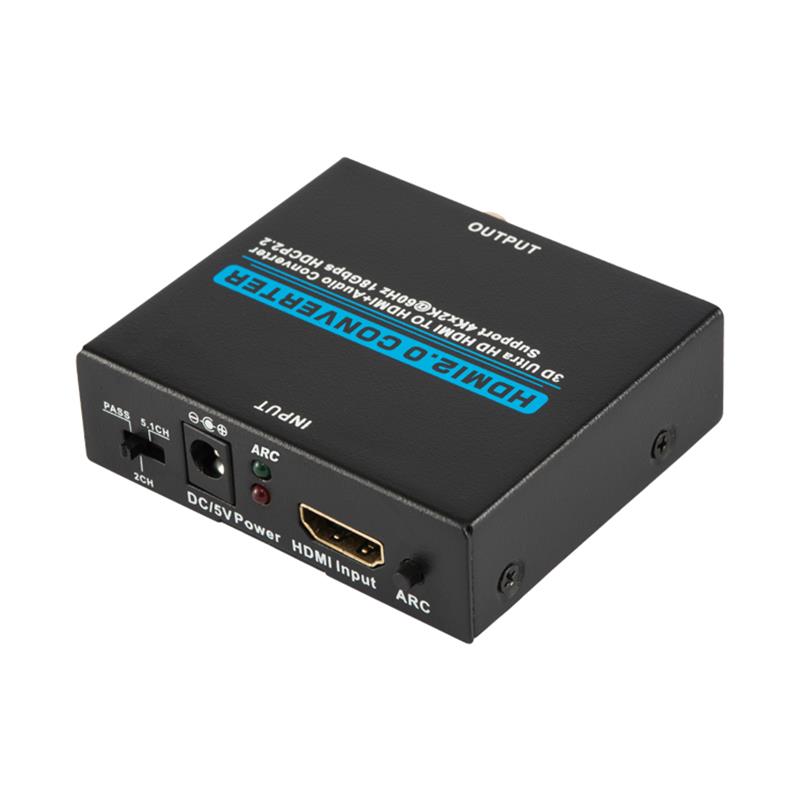

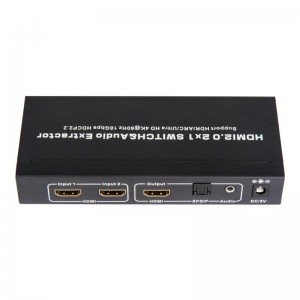

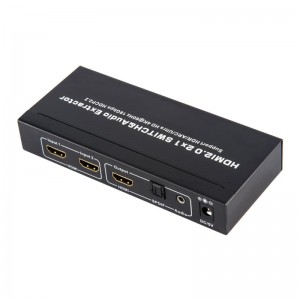

이 장치는 HDMI 오디오 추출기입니다. HDR, ARC, 3D, 4KX2K를 지원할 수 있으며, 고청원이나 MHL 스마트 원본을 고청으로 전환할 수 있습니다.또 어떤 입력원도 SPDIF 와 LR 오디오 출력 채널을 통해 오디오 추출을 지원합니다.ARC 기능을 지원하여 텔레비젼 오디오 수신기에 되돌릴 수 있다.

2.0 기능

하나입력: HDMI x 1 (HDMI / MHL 1포트에서 MHL) 을 지원합니다.

이.출력: HDMI x 1, Toslink / SPDIF x 1, 오디오 x 1.

셋HDMI2.0, HDCP2.2와 DVI 1.0;

사.높은 4k2k@30Hz의 동영상 형식, 24위 RGB/YcbCR

    4:4:4/YCBCR4:4:4, 60Hz는 4k2k, 12위 YCBCR4:4:4

다섯 개.채널 12분의 짙은 색상을 지원합니다. 최대 36위 모든 통로.

육.채널 3.0Gbps TMD/600MHz 화소 시계 속도를 지원합니다. 최대

  TMDS 총횡동량은 18Gbps입니다.

7호.LPCM 처럼 압축되지 않은 오디오 지원을 지원합니다.

8. DTS Digittal, Dolby Digittal, DTS-HD 등 압축 오디오

    두비진과 청렴하다.

9. HDMI 직통 응원.

10. 고7.1CH를 지지하는 HDMI 출력 숫자를 둘러싸고 있다.

11. 5.1CH를 지원하는 토슬린크 출력 숫자를 둘러싸고 있다.

12. 스테레오 출력에서 최대 2.0 채널 아날로그 스테레오 를 지원한다.

13. 표준 오디오, DSD 오디오, HD(HBR)를 지원합니다.

14.ARC 를 지지합니다.

3.0 포장 첨부

1.HDMI/MHL 오디오 추출기

2. 사용자 수첩-----------1개

3. 전원-----------1개

4.0 응용

원본 장치 (예를 들어 DVD, 위성 수신기, 크레인, DV 카메라, A / V 수신기와 다른 HDMI 의 장치를 지원하는 HDMI의 신호를 고명도 디스플레이로 전환합니다.

5.0 작업 원리

하나HDMI 케이블을 사용하여 HDMI 입력 포트에 HDMI 를 연결합니다.

이.HDMI 케이블을 사용하여 고명한 모니터를 HDMI 출력 포트에 연결합니다.

셋오디오 연결에 대해서는 다음 옵션에서 하나를 선택하십시오.

  a. HDMI 직통으로, 스텝 2부터~   오디오 수신기를 HDMI 출력 포트에 연결합니다.너의 오디오   수신기는 반드시 비디오 신호를 고청 모니터에 출력해야 한다.

  b. Toslink 을 사용하려면 Toslink 케이블을 사용하여 오디오 장치에 연결하십시오. (주의: 토슬링크는 Dolby Digital Plus 를 지원하지 않습니다.옷을 갈아입으세요.   원본 오디오 출력을 다른 설정으로 입력하십시오.

  c. 동축 케이블 연결 스테레오 오디오   설비.

사.전원 어댑터를 연결합니다.

다섯 개.주의: 연결 케이블을 사용하면 고무 보호를 확보하십시오   연결 전에 양끝에서 아래쪽 뚜껑을 뜯었습니다   그들의 설비.

6.0 상세 기술 인자

HDMI 해상도------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 초고청   3D 4Kx2K@50/60Hz(최대)

원천   포트 연결기------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 36위   짙은 색상 모든 채널 최대

오디오   출력-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- HDMI 인터페이스   통과하다 높이 7.1시간; SPDIF 출력 5.1ch; 3.5밀리미터 스테레오 오디오 출력.

마르크스   매 통로의 대폭------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 600메가혁

각 모니터의 최대 보특률------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 18파운드

입력 / 출력   TMDS 신호-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 0.5~1.5복   p-p (TTL)

입력 / 출력   DDC 신호-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 5 복   p-p (TTL)

입력   케이블 거리-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 50피트/15미터   24 AWG HDMI 고속 24위 60Hz 시 1080P 케이블

출력   케이블 거리-------------------------------------------------------------------------------------------------------------------------------------------------------------------- 50피트/15미터   24 AWG HDMI 고속 24위 60Hz 시 1080P 케이블

조작   온도---------------------------------------------------------------------------------------------------------------------------------------------------------------------- 5°에프   131 화씨도/15 섭씨도에서 55도

조작   습도 범위------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 5% 에서   90% 상대습도 (무응축)

사이즈(장x 폭 x 높이)---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 60과 120;70x20 (밀리미터)

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 130그램

권력   소모량(최대값)---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 한 시 오   와트

조작   ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 0℃ 까지   섭씨 70도

작업   ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 직류 5V

권력   분배기------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ 5V 1A형

7.0 설치 및 예방 조치

감전, 제품의 손상과 안전을 보호하기 위해서 다음 사항에 주의하십시오:

하나 천천히 삽입하거나 신호 케이블 을 빼내시오. 자주 끼워 넣거나 빼지 말고

  그것들을 흔들다.

2. 장비는 햇빛, 비, 습한 환경에 놓아서는 안 된다.

  바람이 통하지 않는 환경.

3. 설비에 액체 물품을 놓아서는 안 된다.

4. 설비를 열원 근처에 설치하지 마라. 불, 전기, 기타

  열량 증폭기.

다섯 이 외에는 금속이나 기타 물체를 장치에 삽입해서는 안 된다

    케이블을 포트에 연결하다.

여섯 설비를 자체적으로 철거하지 말고, 설비는 반드시 유용해야 한다

  전문 수리원.
