가스 터빈 리 프 트 는 고온 과 원심력, 산화 등 악 조건 에 저항 해 야 한다.현재 엽편 의 주조 는 주로 정향 응고 (DS) 와 단결정 (SX) 두 가지 방법 을 채택 하 는데, 이것 은 전통 적 인 주조 방법 등 축 결정 조직 이 고온 합금 의 고온 성능 을 이상 적 으로 만 들 지 못 하기 때문이다.전통 적 으로 주조 한 고온 합금 은 열 피로, 산화 와 크리프 로 인해 정계 에서 효력 을 잃 었 다.수정 계 는 실 효 를 일 으 키 는 곳 이다.이 를 맞 추거 나 없 애 면 고온 에서 의 역 동적 강도 와 연성 을 높 일 수 있다.터빈 리 프 트 를 주조 하 는 것 은 매우 복잡 하 다.쉽게 말 하면, 금 형 은 이파리 의 밀랍 모형 주위 에 도 자 기 를 부 어 만든다.

그리고 밀랍 인형 을 떼 어 내 고 녹 아내 린 금속 으로 금 형 을 채 워 줍 니 다.정향 응고

고온 합금 의 응고 과정 을 소개 하 였 다.60 년대수정 계 는 응고 방향 을 평행 으로 배열 하고 응고 방향 은 구조물 의 주요 응력 축 과 겹 친다.최종 적 으로 기둥 모양 의 결정립 으로 구 성 된 구조 가 형성 되 었 다 < 001. > 추 후 가해 지 는 하중 방향 에서.낮은 모드 직선 확장 터빈 리 프 트 < 001. > 전통 적 인 주조 터빈 리 프 트 에 비해 외 로 로드 방향 을 평행 으로 하 는 취향 은 열 피로 저항력 을 현저히 높 였 다.

단결정 (SX) 주조

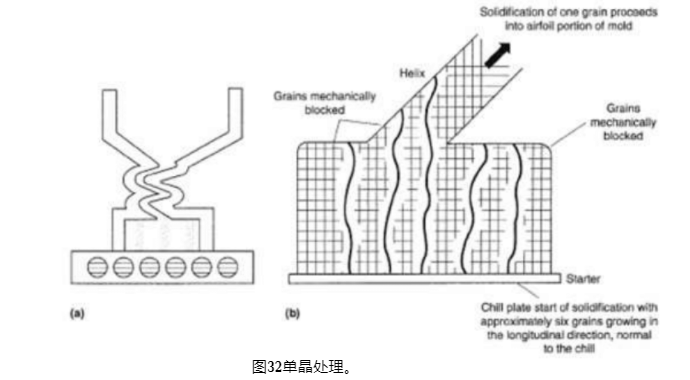

절 차 는 도 32 와 같다.단결정 주 조 는 진공 속 에서 예열, 세라믹 금 형 이다.

그림 32 단결정 가공.

결정 기 안의 응고 를 억제 하기 때문에 모든 수정의 생장 을 억제 하여 수정 계 를 없 앨 수 있다.금 형 본체 가 밑부분 에서 응고 하 다.응고 초기 에는 결정립 이 열 경도 에 수직 으로 서 있 는 기둥 모양 의 구 조 를 보 였 다.나선형 통로 에 도 착 했 을 때 기둥 모양 의 정 자 를 제외 하고 모든 기둥 모양 의 정 자 는 자라 지 못 한다.나선형 끝 에 하나의 단결정 이 생 긴 다.붕소, 지르코늄 등 정계 에서 용질 을 강화 하 는 결함 으로 인해 단결정 고온 합금 은 DS 고온 합금 보다 더 높 은 고온 성능 을 가지 고 있다.이러한 원소 의 결핍 은 고온 합금 의 초 용 온 도 를 높 여 고온 성능 을 개선 시 켰 다.

그 밖 에 합금 은 1240 - 1330 ° C 의 고온 에서 열처리 할 수 있다

처리 온 도 는 노화 처리 후 모든 g - 180 ℃ 와 더 가 는 침전물 을 용해 할 수 있다.
